Delta VFD-EL

Why it worked

The slideshow provides a clear, visual, step-by-step guide to wiring a VFD, which is a common need for individuals working with industrial motors. The use of diagrams and labels makes complex information easily digestible.

Summary

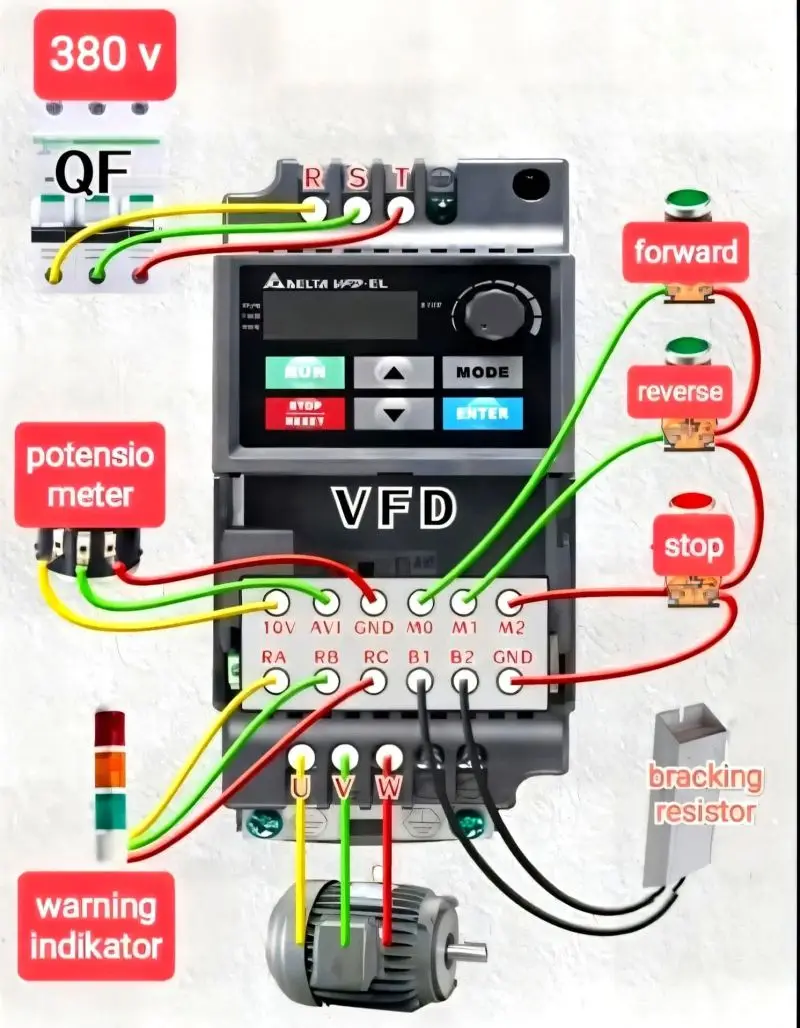

This slideshow illustrates the wiring and connection process for a Delta VFD-EL Variable Frequency Drive (VFD) used to control an AC motor. It details power supply connection, control wiring with potentiometers and switches, and motor output connections.

Structure

1Power supply connection (380V, QF)
2VFD unit overview
3Potentiometer and warning indicator connections
4Control wiring for forward, reverse, and stop
5Braking resistor connection
6Motor connection (U, V, W)

Product placement

The Delta VFD-EL is the central subject of the slideshow, with detailed diagrams showing its connections to a power supply, motor, potentiometer, and other control components.

Original caption

تُظهر هذه الصورة مخطط توصيل لنظام مغير التردد (VFD – Variateur de Fréquence)، والذي يُستخدم للتحكم في سرعة واتجاه محرك تيار متناوب (Moteur AC). 🔧 المكونات الرئيسية ووظائفها: 1. مصدر التغذية 380 فولت (Alimentation 380V): يتم تغذية النظام بتيار متناوب ثلاثي الطور (Triphasé) بجهد 380V (الأطوار R و S و T) عبر قاطع كهربائي (Disjoncteur – QF). 2. مغير التردد (VFD – Variateur de Fréquence) – Delta VFD-EL: يستقبل الـ VFD جهد 380V، ثم يقوم بتحويله إلى جهد وتردد متغيرين (Tension et fréquence variables) للتحكم في سرعة المحرك. 3. أزرار التشغيل (Boutons poussoirs): Forward (Marche avant): تشغيل المحرك في الاتجاه الأمامي Reverse (Marche arrière): تشغيل المحرك في الاتجاه العكسي Stop (Arrêt): إيقاف المحرك هذه الأزرار متصلة بالمداخل الرقمية (Entrées digitales M0, M1, M2). 4. المقاومة المتغيرة (Potentiomètre – Réglage de vitesse): يتم توصيلها بمدخل الإشارة التناظرية (Entrée analogique AVI) للتحكم اليدوي في سرعة المحرك. 5. مؤشر التحذير (Voyant d’alarme): موصول بمخارج الريلاي (Sorties relais RA, RB, RC)، ويُستخدم للإشارة إلى وجود خلل أو إنذار (Défaut / Alerte) في النظام. 6. توصيل المحرك (Connexion moteur): يتم توصيل المحرك بمخارج الـ VFD (Sorties U, V, W)، والتي توفر تغذية متحكم فيها. 7. مقاومة الكبح (Résistance de freinage): موصولة بين الطرفين B1 و B2، وتُستخدم لتفريغ الطاقة (Dissipation d’énergie) عند التوقف السريع للمحرك، مما يحمي النظام من التلف. 💡 Résumé rapide: Le VFD = contrôle total (vitesse + sens + protection) ⚡ = حل مثالي للتحكم في المحركات الصناعية 👍 #VFD #IndustrialAutomation #ElectricalEngineering #MotorControl #industrialmaintenance
